Großformatdruck umfasst den Rollendruck (verfügbar im Kalkulator Großformatdruck) sowie den UV-Druck auf starren Medien (verfügbar im Kalkulator UV-Druck auf starren Medien + Schneiden).

Allgemeine Grundsätze für den Großformatdruck

Projektmaßstab:

Bereiten Sie alle Dateien im Maßstab 1:1 vor.

Anschnitt:

  • Arbeiten sollten ohne Anschnitt vorbereitet werden
  • Ausnahme - Arbeiten, die auf harte Untergründe geklebt werden sollen – in diesem Fall 5 mm Anschnitt pro Seite hinzufügen.

Schnittmarken:

  • Fügen Sie keine Schnittmarken oder andere Druckmarkierungen hinzu.
  • Platzieren Sie einen dünnen schwarzen Rahmen (Haarlinie) um die Arbeit.

Farbgebung:

  • Um ein volles, dunkles Schwarz zu erzielen, verwenden Sie eine Farbe, die aus den Komponenten besteht: 33%C 33%M 33%Y 100%K.
  • Für Materialien zur Hinterleuchtung verwenden Sie die Komponenten: 60%C 55%M 50%Y 100%K.

Nutzungsgruppierung:

  • Wenn in einem Projekt mehrere Nutzungen vorhanden sind, muss jede Nutzung von einem dünnen Rahmen umgeben sein, und der Abstand zwischen ihnen muss mindestens 5 mm betragen.
  • Geben Sie im Kalkulator im Feld „zusätzlicher Schnitt für Nutzungen“ die Anzahl der Nutzungen ein.

Schnitt von PVC-Platten:

  • Beim Schneiden von Drucken auf PVC-Platten können Farbabsplitterungen an den Kanten auftreten. Um dies zu vermeiden, vermeiden Sie in der Grafik dunkle und gesättigte Farben im Anschnitt.

Spezifische Grundsätze für den Großformatdruck von der Rolle

Drucktechnologien

  • Maschinen: Mimaki JV330, Canon Colorado 1650.

Technische Spezifikation

  • Maximale Druckbreite: Gemäß der Gerätespezifikation.
  • Größere Arbeiten werden in Bahnen mit 15 mm Überlappung gedruckt.
  • Sie können kleinere Nutzungen in einer Datei gruppieren und als einen Auftrag senden.


Spezifische Grundsätze für den UV-Druck auf starren Medien


  • Maximale Nutzungsgröße: 1250 mm x 2480 mm
  • Minimale Nutzungsgröße: 100 mm x 100 mm.
  • Platzieren Sie einen dünnen schwarzen Rahmen (Haarlinie) um das Projekt.
  • Wenn in einem Projekt mehrere Nutzungen vorhanden sind, muss jede von ihnen einen separaten Rahmen haben, und der Abstand zwischen ihnen muss mindestens 5 mm betragen.

Standarddruck – CMYK

Einmaliger Druck auf Substraten ohne Verwendung von Weiß.
Dateivorbereitung: Keine zusätzlichen Anforderungen, Datei im Farbraum CMYK.

Druck CMYK + Weiß

Das Projekt sollte aus zwei Seiten bestehen:

Erste Seite – Farbprojekt in CMYK.
ACHTUNG! Objekte in CMYK (0,0,0,0) oder ohne zugewiesene Farbe bleiben unbedruckt.

Zweite Seite – Projekt für den weißen Unterdruck.
Vorbereitung: Alle Elemente für den Weißdruck sollten als 100% Schwarz (K 100) eingestellt sein.

Schichtreihenfolge je nach Substrattyp:

SubstrattypSchichtreihenfolge
Transparente Substrate (farblos, nicht selbstklebend)Beobachter → Farbloses Substrat → CMYK → Weiß
Transparente selbstklebende FolienBeobachter → CMYK → Weiß → Folie → Kleber

Wenn Sie eine andere Schichtreihenfolge benötigen, z.B. für einen von innen geklebten Aufkleber hinter Glas, fügen Sie eine Anmerkung in den Hinweisen hinzu, z.B.:
➡ Beobachter → (Glas) → Kleber → Folie → CMYK → Weiß – Spiegelbild.

Druck für Hinterleuchtung

Zweimaliger Druck für bessere Farbintensität:

CMYK + CMYK auf lichtstreuenden Substraten

CMYK + WEISS + CMYK auf transparenten Substraten

Achtung!: Die weiße Unterdruckschicht, die das gesamte Projekt abdeckt, wird vom Operator generiert.

Druck nur in Schwarz

Option nur für farbige Substrate.
Datei in CMYK mit Elementen, die nur die Komponente Schwarz (K) enthalten.
Mögliches Drucken von Tonübergängen von 5% bis 100% Schwarz.

Druck nur in Weiß

Option für farbige Substrate.
Dateivorbereitung:

  • Weiße Farbe als 100% Schwarz (K 100) eingestellt (bedeutet „Drucken Sie hier die WEISSE Farbe“).
  • Keine Möglichkeit, Tonübergänge in Weiß zu drucken.
  • Minimale Schriftgröße: 10 pt (für Lesbarkeit).

Wichtige Hinweise

Druck auf PET-Material – Anschnitt kann Farbabsplitterungen verursachen. Wir empfehlen, 2 mm unbedruckten Bereich vom Rand zu lassen.

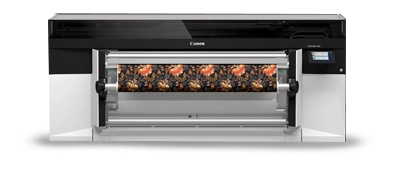

Technische Spezifikation des Drucks auf der Maschine Canon Colorado 1650

ParameterDetails
MaschineCanon Colorado 1650
DrucktechnologiePiezotechnologie, UVgel Tintenstrahldruck
FarbenCMYK
Maximales Druckformat1600 mm
Auflösung und Raster4-Farbdruck, 1800 dpi, stochastisches Raster
DruckbildMöglichkeit, einen matten oder glänzenden Effekt unabhängig von der Trägeroberfläche zu erzielen
Farben und ICC-ProfileISO Coated (Fogra 27) oder ein anderes gemäß beigefügtem Profil
ProbedruckMöglichkeit eines kostenlosen Probedrucks eines Teils der Arbeit oder der gesamten Arbeit in Verkleinerung
Minimale TextgrößeLesbarkeit ab 10 pt Schriftgröße gewährleistet
FarbpassungFarbverschiebungen nicht wahrnehmbar
Beidseitiger DruckKeine Möglichkeit für beidseitigen Druck
UV- und WasserbeständigkeitGarantierte Farbbeständigkeit bis zu 1 Jahr. Die Haltbarkeit kann durch Laminieren mit UV-Folie verlängert werden
Veredelungsmöglichkeiten- Laminierung mit Schutzfolie (matt oder glänzend) - Aufkleben auf starre Untergründe: Schaumplatten, geschäumtes PVC, Kartons - Leistenbindung - Formschneiden
AnwendungenPoster, Banner, Werbetafeln, Plakatwände, Stände, mobile Werbung

 Zusätzliche Informationen:

Spezifikation der verfügbaren Medien Materialien für den großformatigen Rollendruck.
Probedruck – Möglichkeit, einen Probedruck eines Teils der Arbeit oder der gesamten Arbeit in Verkleinerung zu bestellen.

Canon Colorado 1650 ist eine moderne Lösung im Großformatdruck, die hohe Präzision, Beständigkeit und Flexibilität bei der Auswahl eines matten oder glänzenden Effekts bietet, unabhängig von der Art des Substrats.

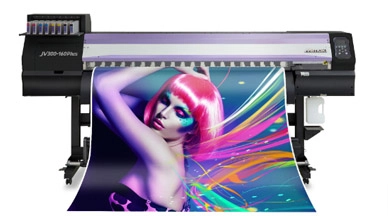

Technische Spezifikation des Drucks auf der Maschine Mimaki JV300-160

ParameterDetails
MaschineMimaki JV330
DrucktechnologiePiezotechnologie, UV Gel Tintenstrahldruck
FarbenCMYK
Maximales Druckformat1600 mm
Auflösung und Raster4-Farbdruck, 1440 dpi, Tropfen 4-6 Pikoliter, stochastisches Raster
DruckbildMimaki JV300-160 bietet die höchste Druckpräzision unter den Solventgeräten
Farben und ICC-ProfileISO Coated (Fogra 27) oder ein anderes gemäß beigefügtem Profil
ProbedruckMöglichkeit eines kostenlosen Probedrucks eines Teils der Arbeit oder der gesamten Arbeit in Verkleinerung
Minimale TextgrößeLesbarkeit ab 10 pt Schriftgröße gewährleistet
FarbpassungFarbverschiebungen nicht wahrnehmbar
Beidseitiger DruckKeine Möglichkeit für beidseitigen Druck
UV- und WasserbeständigkeitGarantierte Farbbeständigkeit bis zu 1 Jahr. Die Haltbarkeit kann durch Laminieren mit UV-Folie verlängert werden
Veredelungsmöglichkeiten- Laminierung mit Schutzfolie (matt oder glänzend) - Aufkleben auf starre Untergründe: Schaumplatten, geschäumtes PVC, Kartons - Leistenbindung - Formschneiden
AnwendungenPoster, Banner, Werbetafeln, Plakatwände, Stände, mobile Werbung

Zusätzliche Informationen:

Die Spezifikation der verfügbaren Medien befindet sich in einem separaten Dokument: "Spezifikation der verfügbaren Materialien im UV-Druck".
Probedruck – Möglichkeit, einen Probedruck eines Teils der Arbeit oder der gesamten Arbeit in Verkleinerung zu bestellen.

Mimaki JV300-160 ist eine moderne Lösung im Solventdruck, die hohe Präzision, Haltbarkeit und Farbintensität bietet, ideal für verschiedene Werbe- und Dekorationsanwendungen.

Technische Spezifikation des Drucks auf der Maschine OCÉ ARIZONA 135 GT

ParameterDetails
MaschineOCÉ ARIZONA 135 GT
DrucktechnologiePiezotechnologie, UV-Tintenstrahldruck, gehärtet mit UV-Licht in Océ VariaDot™ Technologie
Farben5-Farbdruck (CMYK + Weiß)
Maximales Druckformat1,25 m x 2,5 m
Auflösung und RasterCMYK + Weiß Druck Tropfengröße: 6-42 Pikoliter Auflösung vergleichbar mit 1440 dpi Stochastisches Raster
DruckbildDeutlich geringere Körnigkeit, hohe Bildschärfe, sanfte Tonübergänge, Effekt nahe an fotografischer Qualität
Farben und SättigungMöglichkeit, Tropfen von 6-42 Pikoliter aufzutragen, sorgt für volle Sättigung und hohe Farbintensität
Minimale TextgrößeMöglichkeit, lesbaren Text ab 6 pt zu drucken
FarbpassungAutomatisch
Passung von Vorder- und Rückseite des DrucksPassungstoleranz: 3 mm
UV- und WasserbeständigkeitGarantierte Farbbeständigkeit bis zu 1 Jahr
Zusätzliche OptionenFormschneiden
AnwendungenWerbetafeln, Stände, POS, Aufsteller, mobile Werbung, Glasmalereien, Paneele und vieles mehr.
Unterstützte MaterialienMöglichkeit des Drucks auf starren und flexiblen Substraten (Folien): PVC, Plexiglas (PMMA), Schaumplatten, KATZ, Verbundmaterialien, Tu-Bond.

Zusätzliche Informationen:

Die vollständige Spezifikation der verfügbaren Medien befindet sich im Dokument: "Spezifikation der verfügbaren Materialien im UV-Druck".

OCÉ ARIZONA 135 GT ist eine moderne Lösung für den Druck auf starren und flexiblen Materialien, die präzise Detailwiedergabe, intensive Farben und breite Anwendungsmöglichkeiten in Werbung und Dekoration bietet.





MaterialBeschreibung und AnwendungDruckbreiteGarantie
Monomerfolie (glänzend/matt)2-jährige selbstklebende Folie für Anwendungen auf flachen Oberflächen.1560 mm1 Jahr
Transparente Monomerfolie2-jährige selbstklebende Folie, die Licht durchlässt. Wird zur Imitation von gefärbtem Glas auf Fenstern oder Plexiglas verwendet.1330 mm1 Jahr
Perforierte Folie ONE WAY VISIONLässt 40-60% Licht durch und bietet Sicht von innen. Ideal für Schaufenster und Fahrzeugscheiben.1480 mm1 Jahr
Gegossene Folie5-jährige selbstklebende Folie für gekrümmte Oberflächen, z.B. Fahrzeuge mit Sicken. Laminierung empfohlen.1330 mm2 Jahre
Backlit selbstklebende Folie für Hinterleuchtungen5-jährige, transluzente Polymerfolie, die 40% Licht durchlässt. Ideal für hinterleuchtete Kästen, reduziert Transportkosten.1330 mm1 Jahr
Backlit Folie ohne Kleber für Hinterleuchtungen200 Mikron Polyesterfolie, verwendet in hinterleuchteten Kästen, Geschäften, Pubs. Günstigere Alternative zum Druck auf Plexiglas.1230 mm1 Jahr
Canvas (Leinwand)360 g/m², 100% Baumwolle, bruchfest. Zum Aufspannen auf Rahmen bestimmt.1330 mm-
Block Out Poster/RollupWeiße, matte Polypropylenfolie mit undurchsichtigem Rücken. Wasser- und kratzfest. Wird in Roll-up-Systemen verwendet.1230 mm-
Selbstklebende Folie WallArt (Fototapete)Weiße, matte Folie mit reduzierter Haftung, leicht zu entfernen und neu zu positionieren. Wird auf Wänden und Möbeln verwendet.1330 mm-
EASY DOT mattMonomerfolie mit DOT-Kleber, der die blasenfreie Anwendung erleichtert. Ideal für P.O.S., Schaufenster, Innendekorationen und Möbel.1330 mm-
EASY DOT glänzend1560 mm -
Vinyl-TapeteVinyl-Tapete auf Vliesträger 350 g/m², kratzfest, mit B1 Brandschutzzertifikat.1560 mm-
Eco-Tapete - ERFURTZellulose-Vliestapete 1900 g/m², ohne PVC und Schwermetalle, leicht zu entfernen. Geeignet für Schulen, Krankenhäuser, Restaurants.1560 mm-

Anleitungen zur Anwendung von Fototapeten finden Sie hier: Anleitung zur Anwendung von Fototapeten.pdf

MaterialBeschreibung und AnwendungDruckbreiteGarantie
Papier 140gHochwertiges Plakatpapier mit satinierter Beschichtung. Ideal für den Druck von Grafiken, die in Innenräumen ausgestellt werden, sowie für kurzfristige Außenwerbung.148 mm-
Papier 200gSteifes, dickes Papier von hoher Qualität für Anwendungen im Innenbereich und kurzfristige Außenwerbung.1480 mm-
Frontlit Banner 450 Hi QualityBeschichtetes Vinylgewebe für einseitigen Druck, wetter- und kältebeständig. Härtet nicht aus und reißt nicht, was eine langanhaltende Qualität gewährleistet. Wird in der Außenwerbung verwendet – Transparente, Gebäudewände, dekorative Elemente von Messeständen. Einfacher Transport in Rollen und hohe Reißfestigkeit machen es ideal für mobile Präsentationen.1550 mm1 Jahr

Hinweis:

Laut Herstellerangaben weisen die Tinten eine UV-Beständigkeit von 3 Jahren bei Außenexposition auf. Die in den Beschreibungen angegebenen Garantiezeiten beziehen sich auf die Nutzung im Freien. Bei Anwendungen im Innenbereich kann die Haltbarkeit der Drucke um 2-3 Jahre verlängert werden.



MaterialBeschreibungAnwendungMaximales Druckformat
Geschäumtes PVC Light (weiß und farbig)Niedriger Preis, leichte Struktur, chemikalienbeständig. Eine Seite mit Schutzfolie versehen. Möglichkeit des beidseitigen Drucks.Informationstafeln, Werbung, Dekorationen.1250 x 2500 mm
Schaumplatte KapaLeichte Platte mit Schaumkern. Hohe Steifigkeit und glatte Oberfläche.Druck von Werbetafeln, Ausstellungen, Innendekorationen.1000 x 1400 mm

KATZ Display Board



Ökologische Platte für Innenanwendungen, aus Vollpappe gefertigt.POS, Schilder, Poster, Gadgets, Ständer, Displays.1220mm x 2440 mm.
Plexiglas (farblos, weiß, farbig)Haltbares Material, UV- und wetterbeständig. Möglichkeit des Unterdrucks mit Weiß.Hinterleuchtete Kästen, Werbetafeln, Leuchtenfassungen.1250 x 2500 mm
PENTAPRINT - PVC-Folie 0,5 mmHaltbar, chemikalien- und UV-beständig, flexibel in der Verarbeitung.Etiketten, Aufkleber, Werbeschilder, Kalender.1000 x 1400 mm
Tu-Bond 3mm (Aluminium-Polyethylen-Aluminium)Leichte, steife Verbundplatten. Haltbar und wetterbeständig.Schilder, Tafeln, Werbeständer.1250 x 2500 mm
Folie PET 0,8 mm (Polyethylenterephthalat)Transparente Folie, beständig gegen mechanische Beschädigungen und Witterungseinflüsse.Schilder, Plakatschutz.1250 x 2000 mm
Backlit selbstklebende Folie für HinterleuchtungenTransluzente Polymerfolie, doppelseitiger CMYK-Druck für intensive Farben bei Hinterleuchtung.Hinterleuchtete Kästen, Leuchtwerbung.1250 x 2500 mm
Backprint Folie für Hinterleuchtungen ohne KleberPolyesterfolie mit lichtstreuender Schicht, doppelseitiger CMYK-Druck.Werbekästen, hinterleuchtete Displays.1250 x 2500 mm

Zusätzliche Hinweise:

Schneiden von Plexiglas

UV-Druck: Garantiert hohe Qualität und Haltbarkeit von Grafiken auf starren Materialien.

Laminaten

Laminaten(1,6mm) – sehr haltbares Material. Eine breite Palette von Farbtönen bietet unbegrenzte Anwendungsmöglichkeiten und unterschiedliche Effekte. Ideal für Außenschilder, Schilder, Informationstafeln. Auch empfohlen für die Kennzeichnung von Tokens, Ausweisen, Zertifikaten, Visitenkarten, Schlüsselanhängern und einer Vielzahl anderer Anwendungen.

Laminat LZ-901-016 schwarz

Laminat LZ-902-016 weiß

Laminat LZ-903-016 rot

Laminat LZ-904-016 blau

Laminat LZ-905-016 hellgrün

Laminat LZ-906-016 gelb

Laminat LZ-914-016 dunkelgrün

Laminat LZ-930-016 titan

Laminat LZ-992-016 sandgestrahltes Gold

Laminat LZ-991-016 gebürstetes Silber

Laminat LZ-990-016 gebürstetes Gold

Laminat LZ-993-016 sandgestrahltes Silber

Dicke 1,6mm




Laminaten Laserthins

Linie von Laminaten mit dünner Struktur (0,8mm). Zieren subtil Trophäen/Pokale. Leicht und gleichzeitig sehr haltbar, garantieren höchste Gravurqualität. Für den Innenbereich bestimmt.

Laminat Laserthin LZ-998-008 kaltes Silber

Laminat Laserthin LZ-9346-008 titan

Laminat Laserthin LZ9372-008 warmes Silber

Dicke 0,8mm

Laminaten Reverse

Linie von Laminaten, die sich durch die Art der Laserbearbeitung auszeichnet. Die Gravur der unteren Materialschicht lässt die äußere Oberfläche perfekt glatt, und die Gravur bleibt lange sauber. Dank der UV-Beständigkeit werden diese Laminate sowohl für den Innen- als auch für den Außenbereich empfohlen.

Laminat Reverse LZR-901-016 schwarz

Laminat Reverse LZR-992R-016 gold

Laminat Reverse LZR-993R-016 silber

Dicke 1,6mm

Selbstklebende metallisierte Folien

Flexible selbstklebende Folien haften perfekt an gewölbten und flachen Oberflächen. Dank der einfachen Anwendung auf beliebigen Formen sind sie für eine unbegrenzte Anzahl von Anwendungen hervorragend geeignet. Dünn und sehr haltbar, beständig gegen hohe Temperaturen (80oC), Abrieb und Lösungsmittel. Bewährt in vielen Bereichen, auch in industriellen Umgebungen.
Selbstklebende Folie ULT-90 gold

Selbstklebende Folie ULT-91 silber

Dicke 0,1mm

Eloxiertes Aluminium

Material empfohlen für die Herstellung von Typenschildern und anderen Beschilderungen. Der YAG-Laserstrahl bewirkt eine Weißfärbung des Aluminiums. Dadurch kann ein Bild mit sehr hohem Kontrast und hoher Qualität erzielt werden. Bei CO2-Strahl ist die Weißfärbung schwächer.
Eloxiertes Aluminium Grawal blau

Eloxiertes Aluminium Grawal rot

Eloxiertes Aluminium Grawal grün

Eloxiertes Aluminium Grawal schwarz

Dicke 1mm

Lackiertes Aluminium

Material, auf dem attraktive Grafiken in Schwarz (CO2) oder Weiß (YAG) ohne Verwendung von Substanzen und anderen Zusätzen erstellt werden können. Ideal für die Herstellung von Innenschildern, Plaketten, Ausweisen, Auszeichnungen, Etiketten.
Alumamark 05252-D messing

Alumamark 05205-D rot

Alumamark 05208-D grün

Alumamark 05209-D blau

Alumamark 05266-D silber

Dicke 0,5mm

Schwarz eloxiertes Aluminium 05974D schwarz

Schwarz eloxiertes Aluminium:

  • CO2-Gravurfarbe silber-weiß
  • YAG-Gravurfarbe weiß

Material beständig gegen äußere Einflüsse, bietet eine dauerhafte silber-weiße Gravur, beständig gegen hohe Temperaturen und Korrosion. Die Schutzschicht verhindert Materialschäden.
Dicke 0,1mm und 0,5mm

Edelstahl

Edelstahl ist ein äußerst haltbares und praktisches Material, gleichzeitig edel und elegant. Es zeichnet sich durch hohe Kratzfestigkeit sowie einfache Bearbeitung, Formgebung und Verbindung der daraus gefertigten Elemente aus und bietet Materialfestigkeit und Steifigkeit. Empfohlen für Typenschilder, Tafeln, Statuetten und andere Gadgets.

Material für die Lasergravur bestimmt.

Dicke 0,4mm

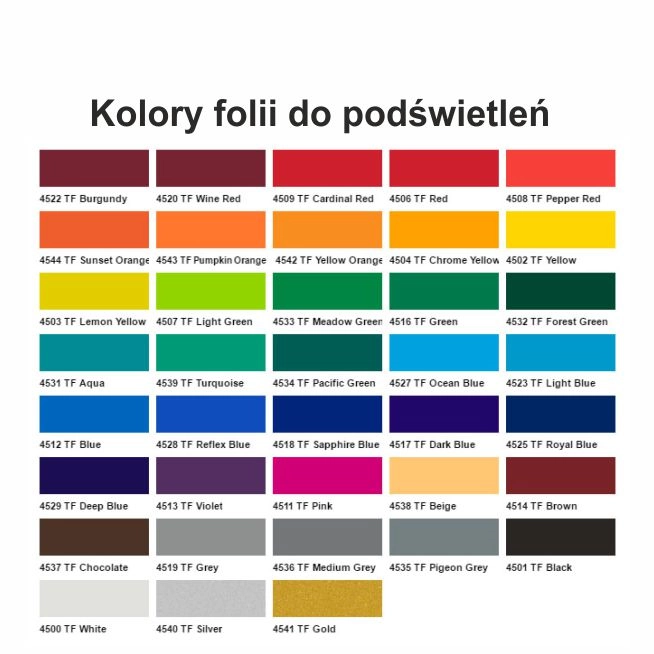

Verfügbare Farben der Folien für Hinterleuchtungen – Avery 4500 TF
